3 in 1 MFT-Schablone Ø20mm / Ø30mm- 6x3 96mm Raster - Radien – Langlöcher
Eckenradien - Langlöcher - Lochraster.

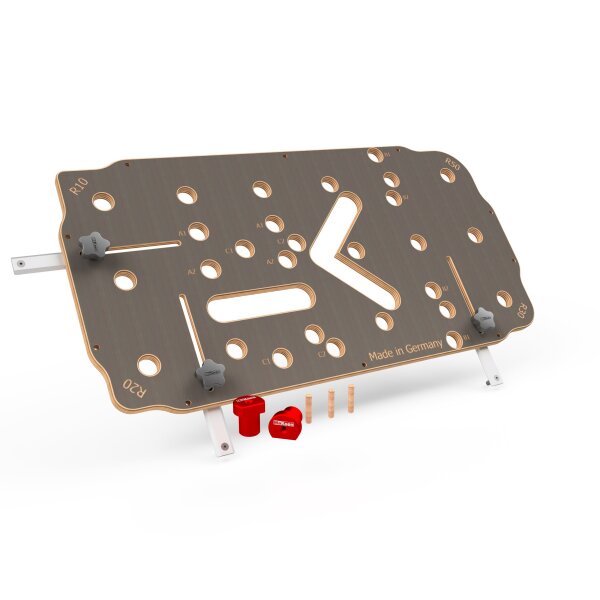

Multifunktionale MFT-Schablone
Mit der MaKoen MFT Schablone 3.0 können Sie Ihren Multifunktionstisch auch multifunktional bearbeiten. Und das mit oder ohne Kopierring.
Mit der Ø20mm Variante lassen sich Platten mit kleinen Handmaschinen mittels Nutenfräser mit Anlaufkugellager oder Forstnerbohrer bearbeiten.
Die Ø30mm Variante ist für Oberfräsen mit Kopierring konzipiert.
Vom 96mm Lochraster mit 18x Ø20mm Bohrungen über Eckenradien (10-20-30-50) bis zum gewinkelten Langloch für Klemmzwingen können Sie Ihren Multifunktionstisch individuell anpassen.
Mit der MFT Schablone 3.0 können Sie den Randabstand immer noch selbst wählen - und das millimetergenau - oder zollgenau.
Die auf der Rückseite mittels Laser eingravierte Skale ist als mm-Skala und Zoll-Skala erhältlich.
Genauigkeit:
Alle Bohrungen werden nach dem Fräsen nachgerieben. Dadurch wird eine Genauigkeit der Toleranzklasse H11 erreicht.
Das Maß der Bohrungen beträgt:
|
Nennmaß
|
Min.
|
|
Max.
|
|
20mm
|
20,00
|
|
20,13mm
|
|
30mm
|
30,00
|
|
30,13mm
|
Ein Prüfprotokoll liegt der Schablone bei.
Anwendung
Radien fräsen
Über die 10x Ø6mm Bohrungen für Anschlagdübel, kann die Schablone bündig an den Außenkanten Ihrer Platte platziert werden.
- 6mm Holdübel einsetzen
- Schablone an die zu fräsende Ecke anlegen
- Schablone festspannen
- mittels Nutenfräser mit Anlaufkugellager (oder Bündigfräser) den gewünschten Radius nachfräsen
Langlöcher fräsen
Sie haben die Wahl zwischen einem geraden oder einem abgewinkelten Langloch. Beide Langlöcher haben eine Breite von 30mm.
Abmessungen:
Abgewinkeltes Langloch 124x124mm
Gerades Langloch 134mm
(die Langlöcher können durch Versetzen beliebig verlängert werden)
Setzen der Langlöcher:
Nach Fertigstellung des Lochrasters können Sie bei Bedarf die Langlöcher einsetzen.
- gewünschte Kombination wählen
- Mit den BenchDogs die Schablone ausrichten
- Konturen nachfräsen
- A1 = Langloch überdeckt das Lochraster
- A2 = Langloch sitzt zwischen dem Lochraster
- B1 = Abgewinkeltes Langloch überdeckt Lochraster
- B2 = Abgewinkeltes Langloch sitzt zwischen dem Lochraster
- C1 = Langloch im 45° Winkel zum Verlängern
- C2 = Langloch im 45° Winkel überdeckt eine Bohrung mittig
Lochraster fräsen / bohren
Die Schablone besitzt 18 Ø20mm / Ø30mm Bohrungen die in einem Raster von 96mm angeordnet sind.
Sie können die Schablone frei auf der Platte verlegen oder mittels der 3 verschiebbaren Aluminium Anschläge den Randabstand von 0-292mm einstellen.
Das eingestellte Maß der MFT-Schablone 3.0 zeigt den endgültigen Abstand an. Es ist nicht notwendig den Stift zu verrechnen.
- Schablone platzieren
- Schablone festspannen
- mit Forstnerbohrer oder Bündigfräser übertragen
- Schablone lösen
- beliebig erweitern
